Carreta Para um Tiki 31

Comecei ontem a construção de uma carreta para um tiki 31


Foram feitos dois chassis (um para cada casco)  aos quais serão assentados  dois "V" a cada um.


 Os encaixes foram cortados no ângulo do "V" do casco. Como o catamaram para que faço a carreta está na água e o seu proprietário não tem a planta, tive que ir a Enseada de Brito, a mais de 30 km, para tirar a medida de um tiki 31 abandonado que virou floreira.






Detalhe da ponta de eixo pronta para ser soldada ao eixo

 prometo melhorar o acabamento da soldadura, ao menos como está a ponta de eixo não se soltará.


Posicionando o eixo. O calço entre o eixo e a carreta serve para levantar mais o chassi, para quando o barco estiver em cima, durante as manobras, ficar com as extremidades de proa e popa mais livres do chão. Imadinem que  a carreta estará apoiando o barco em seu ponto central e terá um lançamento de proa e de popa a partir do eixo de
pouco menos 5 metros.


O eixo já preso ao chassi



Aqui a carreta pronta

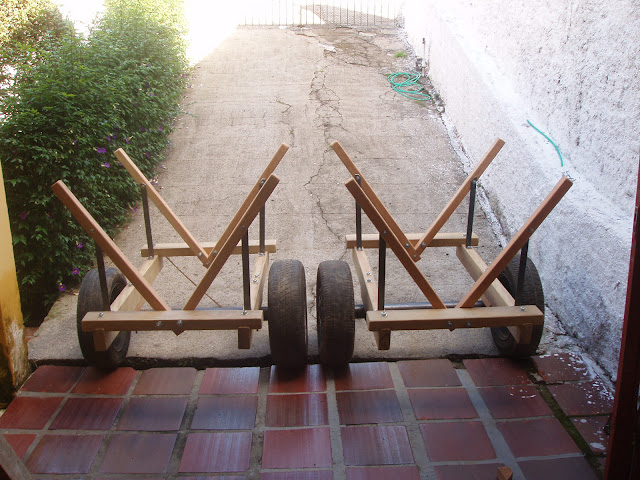

As duas carretas lado a lado prontas para receber o catamaram.
