Por ocasião da venda do veleiro, negociei com o comprador a construção de uma nova carreta para que ele pudesse transportar o barco por caminhão até o porto de destino e deixar o barco em seco quando fora de uso.
Uma vez escolhida a madeira e estabelecidas as dimensões, comecei a construção em minha garagem.
O angelim pedra tem excelente caracteristica para a construção de estruturas de grande porte, ademais de ser uma madeira muito gratificante de se trabalhar, inclusive pelo seu cheiro agradavel.
Cortar e montar uma carreta de encalhe é relativamente simples, mas não isenta de muito trabalho, sobretudo quando a obra começa a ganhar tamanho e consequentemente peso.

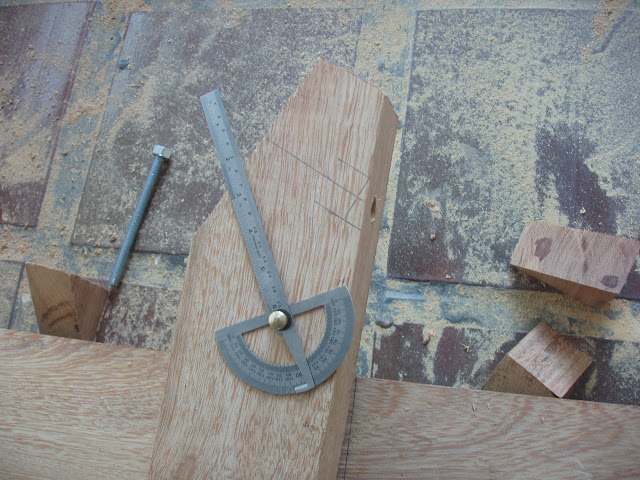

O riscado e a precisão dos cortes tem que ser muito bem executados ...
...para que os encaixes fiquem firmes quando receberem a pressão das porcas
Comprados numa loja, as ferragens para o eixo e sistema de direção foram cortadas e soldadas em casa.
As rodas e pneus tiveram que ser garimpadas nos desmanches.
Uma vez que toda a estrutura estava pronta ela recebeu duas mãos de terebentina para proteger a madeira da humidade e ao mesmo tempo ressaltar sua beleza. Porém, o mais importante: poder ver a madeira e detectar no futuro possíveis pontos de deterioro, a tempo de serem sanados.
A fixação dos eixos à carreta é mediante grampos em forma de "U" feitos a patir de uma barra roscada de 3/4'
O acionamento da barra de direção é feito por meio de uma alavanca acionada manualmente, que é o mais indicado para manobrar a carreta em patios congestionados.
As guias para a quilha e os reforços laterais externos foram feitos de perfil metalico (cantoneira) para que ficassem leves e fortes, facilitando seu manuseio pois eles serão retirados para se fazer a manutenção no fundo do barco e postos novamente em seus lugares quando a embarcação for transportada para dentro ou para fora da água.
A carreta está pronta para ser levada a Marina Porto Biguaçu
A largura dos eixos foram em função da largura da plataforma, deixando a maior area de apoio possível. Para o transporte com o veleiro encima da carreta as rodas são retiradas e os eixos apoiados em tacos de madeira para dar mais estabilidade e baixar a altura de todo o conjunto.
A carreta já está na marina pronta para receber o veleiro. Mas o trabalho ainda não está terminado. Falta uma parte muito importante e de delicada execução que é a confecção do berço no formato do casco. Como não havia nenhum veleiro do mesmo modelo em Florianópolis, não foi possível obter um molde do fundo do casco para cortar o berço de apoio. O berço provisório é o que se ve na foto e a prancha de madeira (que está na apoiada deitada na parte inferior) será cortada com o veleiro encima da carreta.
Como também havia duvidas com relação ao calado real do veleiro, as colunas verticais foram cortadas com 30 cm a mais do calado de projeto que era de 1,40m. Uma vez com o veleiro na carreta foi constatado um calado real de 1,55m. O principal objetivo é baixar a altura para ganhar em lâmina de água para favorecer a posta e retirada do barco, ademais de já deixar apoiada a quilha na parte inferior da carreta, aliviando a pressão do peso nos pontos de contato com o casco.
A proxima etapa não foi possivel documentar fotograficamente. Ela exigiu muita atenção no trabalho pois ele seria feito com o barco suspenso por macaco e calços e se trabalhando por baixo dele. Primeiramente foi levantada e calçada a proa para em seguida cortar os 15 cm de excedente em altura das vigas verticais. Posteriormente foi assentada a prancha de angelim e feita a marcação e desenho do formato do fundo no ponto de apoio do casco. Em seguida foi cortada a prancha e assentada uma borracha. Tirando-se o calço e baixando com o macaco a proa ficou em seu lugar de apoio definitivo na carreta. A seguinte tarefa foi fazer o mesmo com a popa.
Nesta foto da para ver o resultado de como ficou o apoio no formato do fundo e no canto inferior direito as duas pontas de 15cm das vigas verticais que foram aproveitadas para servir de calço de apoio do macaco para levantar novamente a proa para pintar o fundo no ponto de contato com a carreta
Aqui o veleiro Alles Klar com o fundo pintado, faltando apenas a reparação na base do leme para entregá-lo a seu novo proprietário.
